Сборочно-сварочные столы из наборных пластин из серого чугуна

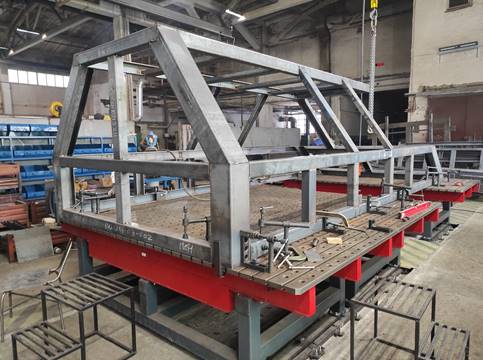

ЛУЧШЕЕ РЕШЕНИЕ ДЛЯ КРУПНО И МЕЛКО-СЕРИЙНОГО ПРОИЗВОДСТВА СБОРНЫХ КОНСТРУКЦИЙ

b0b6c56b-372c-49a5-af2b-d3387e5154e1

ПРЕИМУЩЕСТВА СТОЛОВ ИЗ НАБОРНЫХ ПЛАСТИН

Часть пластин могут быть удалены (каждая пластина крепиться тремя болтами) со стола и переустановлены за его пределами, что увеличит рабочую площадь.
Использование наборных пластин значительно снижает стоимость стола, за счет малого объема металла, а так же технологии производства пластин.
На всю поверхность стола нанесена система координат X/Y, что способствует более точному позиционированию деталей.
Точность позиционирования пластин 0,2 мм.
Изменение высоты подъема стола делает его еще более удобным в эксплуатации.
Снижение сроков изготовления и поставки столов за счет наличия пластин.
При повреждении отдельной пластину Вы всегда можете заменить её аналогичной.
Вы можете заказать стол с неполным набором пластин, это существенно снизит цену стола. В последствии Вы можете до заказать недостающие пластины.

ПОЧЕМУ СЕРЫЙ ЧУГУН?

К чугуну не прилипают брызги расплавленного металла.
Серый чугун имеем минимальную теплопроводность - Ваш стол не будет нагреваться, и деформироваться при нагреве изделия.
Минимальная деформация чугуна при эксплуатации обеспечит жесткость конструкции и надежную опору для изделия.
Высокая износостойкость чугуна делает неограниченным срок эксплуатации столов.
В процессе "старения" чугун выделяет графит. Это улучшает скольжение изделия по столу и препятствует прилипанию брызг расплавленного металла.
Низкий уровень шума при погрузки изделия на чугунный стол.
Пористая структура чугуна впитывает в себя антипригарные спреи, что делает поверхность стола еще более защищенной от прилипания окалины и расплавленного металла.
Грузоподъёмность стола из чугунных пластин 1500 кг/м2.

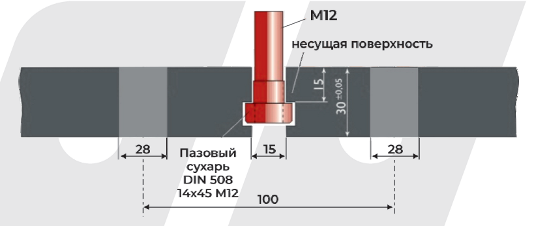

СХЕМА КРЕПЛЕНИЯ ПРИЖИМНОЙ ОСНАСТКИ

Преимущества использования пазов для крепления прижимной оснастки

Т-образный паз является идеальным и простейшим способом (скользящий блок) из множества возможных.
Прижимная оснастка в Т-образном исполнении имеет две степени свободы, что дает возможность перемещения по всей ширине стола.
Функциональная поверхность паза полностью защищена.
Возможность установки нескольких креплений в один непрерывный паз, что позволяет закрепить крепления в одной плоскости.
Если Вы спроектируете собственную оснастку, Вы без труда можете установить её на стол.
Комбинированная система крепления прижимов и упоров позволит Вам использовать оснастку для Т-образного паза и для отверстий диам. 28 мм.

_MG_7914

Техническое описание:

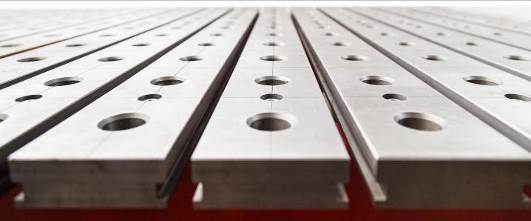

Сварочный стол, с пластинами из серого чугуна образующими Т-образный паз и отверстиями диаметром 28мм.
Толщина пластины 30 мм
Материал пластин – чугун СЧ 25
Поверхность столов полностью покрыта пластинами из серого чугуна, с Т-пазовой системой и отверстиями диаметром 28мм.
Система крепления прижимной оснастки – комбинированная (Т-паз и отверстия Ø 28мм)
Координатная сетка 100х100 мм
Межцентровое расстояние между отверстиями – 100 мм
Межцентровое расстояние между пластинами – 100 мм
Плоскостность стола – 0,5 мм/м2
Точность позиционирования пластин 0,1 мм.
Макс. нагрузка: 1500 кг/м2 поверхности стола
Точечная нагрузка на одну пластину макс. 1.500 кг

КОМПЛЕКТАЦИЯ И СТОИМОСТЬ ОБОРУДОВАНИЯ

№	Арт.	Описание
Чугунная балка, длина 725 мм
1	Ч.1000-725-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1000х725х810 мм
2	Ч.1500-725-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.500 x 725 x 810 мм
3	Ч.2000-725-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.000 x 725 x 810 мм
4	Ч.2500-725-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.500 x 725 x 810 мм
5	Ч.3000-725-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 3.000 x 725 x 810 мм
6	Ч.1000-2250-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.000 x 2.250 x 810 мм
7	Ч.1500-2250-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.500 x 2.250 x 810 мм
8	Ч.2000-2250-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.000 x 2.250 x 810 мм
9	Ч.2500-2250-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.500 x 2.250 x 810 мм
10	Ч.3000-2250-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 3.000 x 2.250 x 810 мм
Чугунная балка, длина 1000 мм
11	Ч.1000-1000-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.000 x 1.000 x 810 мм
12	Ч.1500-1000-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.500 x 1.000 x 810 мм
13	Ч.2000-1000-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.000 x 1.000 x 810 мм
14	Ч.2500-1000-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.500 x 1.000 x 810 мм
15	Ч.3000-1000-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 3.000 x 1.000 x 810 мм
16	Ч.5000-1000-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 5.000 x 1.000 x 810 мм
17	Ч.1000-2050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.000 x 2.050 x 810 мм
18	Ч.1500-2050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.500 x 2.050 x 810 мм
19	Ч.2000-2050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.000 x 2.050 x 810 мм
20	Ч.2500-2050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.500 x 2.050 x 810 мм
21	Ч.3000-2050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 3.000 x 2.050 x 810 мм
22	Ч.4000-2050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 4.000 x 2.050 x 810 мм
23	Ч.5000-2050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 5.000 x 2.050 x 810 мм
24	Ч.1000-3100-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.000 x 3.100 x 810 мм
25	Ч.1500-3100-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.500 x 3.100 x 810 мм
26	Ч.2000-3100-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.000 x 3.100 x 810 мм
27	Ч.2500-3100-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.500 x 3.100 x 810 мм
28	Ч.3000-3100-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 3.000 x 3.100 x 810 мм
Чугунная балка, длина 1200 мм
29	Ч.1000-1200-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.000 x 1.200 x 810 мм
30	Ч.1500-1200-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.500 x 1.200 x 810 мм
31	Ч.2000-1200-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.000 x 1.200 x 810 мм
32	Ч.2400-1200-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.400 x 1.200 x 810 мм
33	Ч.2500-1200-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.500 x 1.200 x 810 мм
34	Ч.3000-1200-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 3.000 x 1.200 x 810 мм
35	Ч.4000-1200-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 4.000 x 1.200 x 810 мм
36	Ч.1000-2450-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.000 x 2.450 x 810 мм
37	Ч.1500-2450-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.500 x 2.450 x 810 мм
38	Ч.2000-2450-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.000 x 2.450 x 810 мм
39	Ч.2500-2450-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.500 x 2.450 x 810 мм
40	Ч.28.3000-2450-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 3.000 x 2.450 x 810 мм
41	Ч.28.4000-2450-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 4.000 x 2.450 x 810 мм
42	Ч.500-3700-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 500 x 3.700 x 810 мм
43	Ч.1000-3700-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.000 x 3.700 x 810 мм
44	Ч.1500-3700-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.500 x 3.700 x 810 мм
45	Ч.2000-3700-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.000 x 3.700 x 810 мм
46	Ч.2500-3700-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.500 x 3.700 x 810 мм
47	Ч.3000-3700-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 3.000 x 3.700 x 810 мм
Чугунная балка, длина 1500 мм
48	Ч.1000-1500-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.000 x 1.500 x 810 мм
49	Ч.1500-1500-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.500 x 1.500 x 810 мм
50	Ч.2000-1500-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.000 x 1.500 x 810 мм
51	Ч.2500-1500-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.500 x 1.500 x 810 мм
52	Ч.3000-1500-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 3.000 x 1.500 x 810 мм
53	Ч.1000-3050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.000 x 3.050 x 810 мм
54	Ч.1500-3050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 1.500 x 3.050 x 810 мм
55	Ч.2000-3050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.000 x 3.050 x 810 мм
56	Ч.2500-3050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 2.500 x 3.050 x 810 мм
57	Ч.3000-3050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 3.000 x 3.050 x 810 мм
58	Ч.4000-3050-810 ф28 мм	Стол сборочно-сварочный «СЛОТ-СТОЛ» чугунный c перфорацией 28 мм размер 4.000 x 3.050 x 810 мм
