Навигация: Главная / Сборочно-сварочные столы из алюминиевого профиля

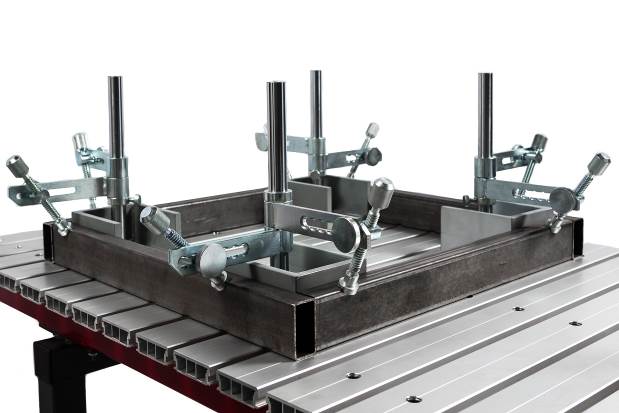

Сборочно-сварочные столы из алюминиевого профиля

ПРЕИМУЩЕСТВА СТОЛОВ ИЗ НАБОРНЫХ ПЛАСТИН

  • Легкость (стол состоит из наборных пластин)
  • Часть пластин могут быть удалены (каждая пластина крепиться тремя болтами) со стола и переустановлены за его пределами, что увеличит рабочую площадь.
  • Использование наборных пластин значительно снижает стоимость стола, за счет малого объема металла, а так же технологии производства пластин.
  • На всю поверхность стола нанесена система координат X/Y, что способствует более точному позиционированию деталей.
  • Точность позиционирования пластин 0,2 мм.
  • Изменение высоты подъема стола делает его еще более удобным в эксплуатации.
  • Снижение сроков изготовления и поставки столов за счет наличия пластин.
  • Вы можете заказать стол с неполным набором пластин, это существенно снизит цену стола. В последствии Вы можете до заказать недостающие пластины.
  • При повреждении отдельной пластину Вы всегда можете заменить её аналогичной

ПОЧЕМУ АЛЛЮМИНИЕВЫЙ ПРОФИЛЬ С АНОДИРОВАННОЙ ПОВЕРХНОСТЬЮ?

  • К алюминию не прилипает окалина и брызги расплавленного металла.
  • Алюминий имеем высокую теплопроводность – Ваше изделий будет остывать быстрее.
  • Поверхность Вашего изделия всегда будет чистой, и не будет иметь механических повреждений.
  • Алюминиевые столы с анодированной поверхностью идеально подходят для сборки и сварки не ферритных сталей.
  • Низкий уровень шума при погрузки изделия на стол.
  • Грузоподъемность стола из алюминиевого профиля 500 кг/м2.

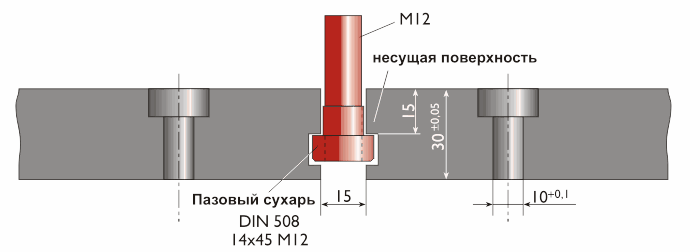

СХЕМА КРЕПЛЕНИЯ ПРИЖИМНОЙ ОСНАСТКИ

Преимущества использования пазов для крепления прижимной оснастки

  • Т-образный паз является идеальным и простейшим способом (скользящий блок) из множества возможных.
  • Прижимная оснастка в Т-образном исполнении имеет две степени свободы, что дает возможность перемещения по всей ширине стола.
  • Для выполнения специальных креплений не требуется светочувствительные отверстия с точность H7, что ведет к удорожанию стола и прижимной оснастки.
  • Функциональная поверхность паза полностью защищена.
  • Возможность установки нескольких креплений в один непрерывный паз, что позволяет закрепить крепления в одной плоскости.
  • Если Вы спроектируете собственную оснастку, Вы без труда можете установить её на стол.

комплектация оборудования

Арт.

Описание

1

А.1000-725-810

Стол сборочно-сварочный из алюминиевого профиля размер 1000х725х810 мм

2

А.1500-725-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.500 x 725 x 810 мм

3

А.2000-725-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.000 x 725 x 810 мм

4

А.2500-725-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.500 x 725 x 810 мм

5

А.3000-725-810

Стол сборочно-сварочный из алюминиевого профиля размер 3.000 x 725 x 810 мм

6

А.1000-1500-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.000 x 1.500 x 810 мм

7

А.1500-1500-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.500 x 1.500 x 810 мм

8

А.2000-1500-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.000 x 1.500 x 810 мм

9

А.2500-1500-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.500 x 1.500 x 810 мм

10

А.3000-1500-810

Стол сборочно-сварочный из алюминиевого профиля размер 3.000 x 1.500 x 810 мм

11

А.1000-2500-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.000 x 2.250 x 810 мм

12

А.1500-2500-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.500 x 2.250 x 810 м

13

А.2000-2500-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.000 x 2.250 x 810 мм

14

А.2500-2500-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.500 x 2.250 x 810 мм

15

А.3000-2500-810

Стол сборочно-сварочный из алюминиевого профиля размер 3.000 x 2.250 x 810 мм

16

А.1000-3000-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.000 x 3.000 x 810 мм

17

А.1500-3000-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.500 x 3.000 x 810 мм

18

А.2000-3000-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.000 x 3.000 x 810 мм

19

А.2500-3000-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.500 x 3.000 x 810 мм

20

А.3000-3000-810

Стол сборочно-сварочный из алюминиевого профиля размер 3.000 x 3.000 x 810 мм

21

А.1000-1000-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.000 x 1.000 x 810 мм

22

А.1500-1000-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.500 x 1.000 x 810 мм

23

А.2000-1000-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.000 x 1.000 x 810 мм

24

А.2500-1000-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.500 x 1.000 x 810 мм

25

А.3000-1000-810

Стол сборочно-сварочный из алюминиевого профиля размер 3.000 x 1.000 x 810 мм

26

А.1000-2050-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.000 x 2.050 x 810 мм

27

А.1500-2050-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.500 x 2.050 x 810 мм

28

А.2000-2050-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.000 x 2.050 x 810 мм

29

А.2500-2050-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.500 x 2.050 x 810 мм

30

А.3000-2050-810

Стол сборочно-сварочный из алюминиевого профиля размер 3.000 x 2.050 x 810 мм

31

А.1000-3100-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.000 x 3.100 x 810 мм

32

А.1500-3100-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.500 x 3.100 x 810 мм

33

А.2000-3100-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.000 x 3.100 x 810 мм

34

А.2500-3100-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.500 x 3.100 x 810 мм

35

А.3000-3100-810

Стол сборочно-сварочный из алюминиевого профиля размер 3.000 x 3.100 x 810 мм

36

А.1000-1200-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.000 x 1.200 x 810 мм

37

А.1500-1200-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.500 x 1.200 x 810 мм

38

А.2000-1200-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.000 x 1.200 x 810 мм

39

А.2400-1200-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.500 x 1.200 x 810 мм

40

А.3000-1200-810

Стол сборочно-сварочный из алюминиевого профиля размер 3.000 x 1.200 x 810 мм

41

А.1000-2450-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.000 x 2.450 x 810 мм

42

А.1500-2450-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.500 x 2.450 x 810 мм

43

А.2000-2450-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.000 x 2.450 x 810 мм

44

А.2500-2450-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.500 x 2.450 x 810 мм

45

А.3000-2450-810

Стол сборочно-сварочный из алюминиевого профиля размер 3.000 x 2.450 x 810 мм

46

А.500-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 500 x 3.700 x 810 мм

47

А.1000-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.000 x 3.700 x 810 мм

48

А.1500-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.500 x 3.700 x 810 мм

49

А.2000-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.000 x 3.700 x 810 мм

50

А.2500-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.500 x 3.700 x 810 мм

51

А.3000-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 3.000 x 3.700 x 810 мм

52

А.1000-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.000 x 1.500 x 810 мм

53

А.1500-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.500 x 1.500 x 810 мм

54

А.2000-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.000 x 1.500 x 810 мм

55

А.2500-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.500 x 1.500 x 810 мм

56

А.3000-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 3.000 x 1.500 x 810 мм

57

А.1000-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.000 x 3.050 x 810 мм

58

А.1500-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 1.500 x 3.050 x 810 мм

59

А.2000-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.000 x 3.050 x 810 мм

60

А.2500-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 2.500 x 3.050 x 810 мм

61

А.3000-3700-810

Стол сборочно-сварочный из алюминиевого профиля размер 3.000 x 3.050 x 810 мм
